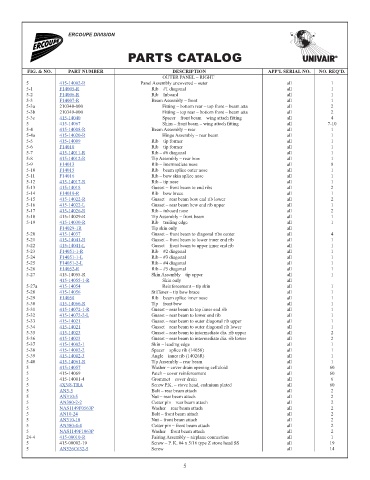

ERCOUPE DIVISION


                                           PARTS CATALOG


          FIG. & NO.    PART NUMBER                       DESCRIPTION                     APP’L SERIAL NO.  NO. REQ’D.
                                                       OUTER PANEL – RIGHT
          5          415-14002-R                Panel Assembly uncovered – outer                all            1
          5-1        F14005-R                      Rib – #1 diagonal                            all            1                   520.84
          5-2        F14006-R                      Rib – Inboard                                all            1                   317.14
          5-3        F14007-R                      Beam Assembly – front                        all            1                  9057.25
          5-3a       210348-000                        Fitting – bottom rear – top front – beam atta  all      2                    NM!
          5-3b       210349-000                        Fitting – top rear – bottom front – beam atta  all      2                    NM!
          5-3c       415-14040                         Spacer – front beam – wing attach fitting  all          4                     4.65
          5          415-14067                         Shim – front beam – wing attach fitting  all          7-10                    2.61
          5-4        415-14008-R                   Beam Assembly – rear                         all            1                  3010.85
          5-4a       415-14020-R                       Hinge Assembly – rear beam               all            1                    84.52
          5-5        415-14009                     Rib – tip former                             all            1                   227.91
          5-6        F14010                        Rib – tip former                             all            1                   174.35
          5-7        415-14011-R                   Rib – #6 diagonal                            all            1                   203.56
          5-8        415-14012-R                   Tip Assembly – rear bow                      all            1                   892.63
          5-9        F14013                        Rib – intermediate nose                      all            8                   129.54
          5-10       F14015                        Rib – beam splice outer nose                 all            1                    64.52
          5-11       F14016                        Rib – bow skin splice nose                   all            1                    64.52
          5-12       415-14017-R                   Rib – tip nose                               all            1                   153.46
          5-13       415-14018                     Gusset – front beam to end ribs              all            2                     2.31
          5-14       F14019-R                      Rib – bow brace                              all            1                    96.75
          5-15       415-14022-R                   Gusset – rear beam bow end rib lower         all            2                     2.31
          5-16       415-14022-L                   Gusset – rear beam bcw end rib upper         all            1                     2.31
          5-17       415-14026-R                   Rib – inboard nose                           all            2                   111.87
          5-18       415-14029-R                   Tip Assembly – front beam                    all            1                    NM!
          5-19       415-14030-R                   Rib – trailing edge                          all            1                    20.23
                     F14029-1R                     Tip skin only                                all                                266.37
          5-20       415-14037                     Gusset – front beam to diagonal ribs center  all            4                    10.75
          5-21       415-14041-R                   Gusset – front beam to lower inner end rib   all            1                     5.93
          5-22       415-14041-L                   Gusset – front beam to upper inner end rib   all            1                     5.93
          5-23       F14051-1-R                    Rib – #2 diagonal                            all            1                   190.11
          5-24       F14051-1-L                    Rib – #3 diagonal                            all            1                   190.11
          5-25       F14051-2-L                    Rib – #4 diagonal                            all            1                   213.35
          5-26       F14052-R                      Rib – #5 diagonal                            all            1                   196.46
          5-27       415-14055-R                   Skin Assembly – tip upper                    all            1                    NM!
                     415-14055-1-R                     Skin only                                all                                113.41
          5-27a      415-14054                         Reinforcement – tip skin                 all            1                     5.64
          5-28       415-14056                     Stiffener – tip bow brace                    all            1                     5.14
          5-29       F14058                        Rib – beam splice inner nose                 all            1                   109.26
          5-30       415-14066-R                   Tip – front bow                              all            1                   856.92
          5-31       415-14072-1-R                 Gusset – rear beam to top inner end rib      all            1                     3.64
          5-32       415-14072-2-L                 Gusset – rear beam to lower end rib          all            1                     3.64
          5-33       415-14021                     Gusset – rear beam to outer diagonal rib upper  all         1                     2.31
          5-34       415-14021                     Gusset – rear beam to outer diagonal rib lower  all         1                     2.31
          5-35       415-14023                     Gusset – rear beam to intermediate dia. rib upper  all      2                     2.31
          5-36       415-14023                     Gusset – rear beam to intermediate dia. rib lower  all      2                     2.31
          5-37       415-14002-1                   Skin – leading edge                          all            1                   507.97
          5-38       415-14002-2                   Spacer – splice rib (14058)                  all            1                     1.05
          5-39       415-14002-3                   Angle – inner rib (14026R)                   all            1                    38.96
          5-40       415-14061-R                   Tip Assembly – rear beam                     all            1                   214.71
          5          415-14057                     Washer – cover drain opening celluloid       all           60                    17.41
          5          415-14069                     Patch – cover reinforcement                  all           60                    NM!
          5          415-14001-4                   Grommet – cover drain                        all            6                    NM!
          5          4X3/8-TRA                     Screw P.K. – stove head, cadmium plated      all           60                     0.1
          5          AN5-5                         Bolt – rear beam attach                      all            2                     0.78
          5          AN310-5                       Nut – rear beam attach                       all            2                       2
          5          AN380-2-2                     Cotter pin – rear beam attach                all            2                     0.04
          5          NAS1149F0563P                 Washer – rear beam attach                    all            2                     0.08
          5          AN10-24                       Bolt – front beam attach                     all            2                     37.7
          5          AN310-10                      Nut – front beam attach                      all            2                       4
          5          AN380-4-4                     Cotter pin – front beam attach               all            2                     0.43
          5          NAS1149F1063P                 Washer – front beam attach                   all            2                     0.28
          24-4       415-00010-R                   Fairing Assembly – airplane connection       all            1                    68.29
          5          415-00002-19                  Screw – P. K. #4 x 5/16 type Z stove head SS  all          19                    NM!
          5          AN526C632-5                   Screw                                        all           14                     0.29
