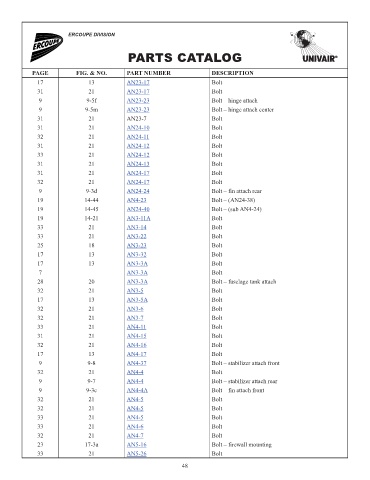

Page 53 - Ercoupe Parts Manual

ERCOUPE DIVISION

PARTS CATALOG

PAGE FIG. & NO. PART NUMBER DESCRIPTION
17 13 AN23-17 Bolt 2.18
31 21 AN23-17 Bolt 2.18
9 9-5f AN23-23 Bolt – hinge attach 2.60
9 9-5m AN23-23 Bolt – hinge attach center 2.60
31 21 AN23-7 Bolt NM!
31 21 AN24-10 Bolt 1.80
32 21 AN24-11 Bolt 1.90
31 21 AN24-12 Bolt 1.49
33 21 AN24-12 Bolt 1.49
31 21 AN24-13 Bolt 2.10
31 21 AN24-17 Bolt 1.84
32 21 AN24-17 Bolt 1.84
9 9-3d AN24-24 Bolt – fin attach rear 2.00
19 14-44 AN4-23 Bolt – (AN24-38) 0.70
19 14-45 AN24-40 Bolt – (sub AN4-24) 21.00
19 14-21 AN3-11A Bolt 0.28
33 21 AN3-14 Bolt 0.66
33 21 AN3-22 Bolt 2.54
25 18 AN3-23 Bolt 2.47
17 13 AN3-32 Bolt 3.44
17 13 AN3-3A Bolt 0.16
7 AN3-3A Bolt 0.16
28 20 AN3-3A Bolt – fuselage tank attach 0.16
32 21 AN3-5 Bolt 0.60
17 13 AN3-5A Bolt 0.26
32 21 AN3-6 Bolt 0.52
32 21 AN3-7 Bolt 1.00
33 21 AN4-11 Bolt 0.60
31 21 AN4-15 Bolt 1.00
32 21 AN4-16 Bolt 0.66
17 13 AN4-17 Bolt 0.80
9 9-8 AN4-37 Bolt – stabilizer attach front 1.17
32 21 AN4-4 Bolt 1.01
9 9-7 AN4-4 Bolt – stabilizer attach rear 1.01
9 9-3c AN4-4A Bolt – fin attach front 0.30
32 21 AN4-5 Bolt 1.20
32 21 AN4-5 Bolt 1.20
33 21 AN4-5 Bolt 1.20
33 21 AN4-6 Bolt 0.52
32 21 AN4-7 Bolt 0.58
23 17-3a AN5-16 Bolt – firewall mounting 1.50
33 21 AN5-26 Bolt 1.14
48
